クリンプ式金網

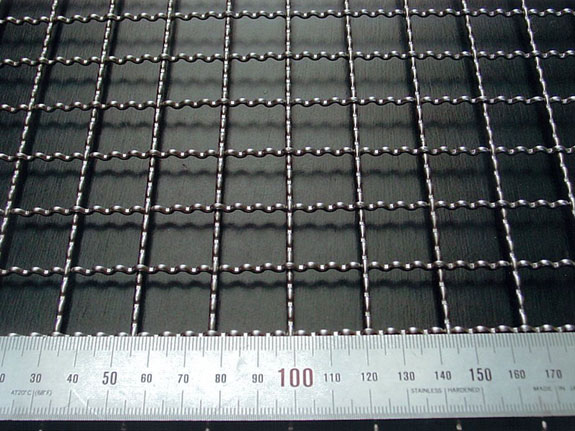

ステンレスクリンプ金網2.0mm×10mm目
ステンレスクリンプ金網2.0mm×20mm目
線に波形の屈曲を施し、縦・横線を嵌め合せて作った金網で、縦・横線は互いに強固に組み合わされているため、網目は正しく保持されています。篩別用・ろ過用・乾燥用・補強用・間仕切用・保安用・防鳥用金網・鳥インフルエンザ対策用金網その他広い範囲に利用できます。
- 左記のほか短柵網目形状のものも製作できます。
- 網目の許容差は±3%とします。
- 幅の許容差は-0、+1網目に相当する長さとします。
- 長さの許容差は-0、+1は制限しません。
- 線径の許容差はJIS G3532(鉄線)の寸法許容差と同じです。
- 使用目的に応じて、切り揃え、針金枠付も致します。

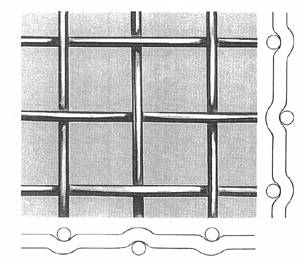

平織式クリンプ金網
此の織方は、クリンプ金網と同じく素線にクリンプ加工した上製織されたもので、素線の波型のピッチが荒く、織方の形状は平織金網と同じです。クリンプ金網は素線に波型が多い為、耐摩耗性が非常に劣りますが此の織方は大変優れて居ります。但し素線の波型が荒い為、網目は大きい場合は目くずれする恐れがあります。此の織方は、篩効率を犠牲にするならば網目に対し他の種類の織方よりも最も太い線径を使用する事が出来ます。

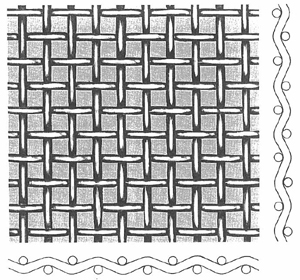

ダブルクリンプ金網
この金網は、縦・横線を略々均等に屈曲させて組み合わせ、強固に網目を構成しています。
ダブルクリンプ金網は、使用中に線が移動し難いため、長期間に亘って正確な網目を維持いたします。
各種の篩別用金網・恒久施設の除塵用金網等に適しています。

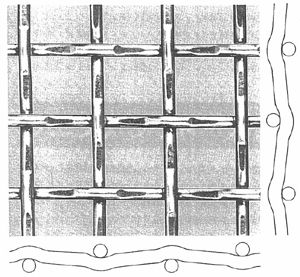

ロッククリンプ金網
ロッククリンプ金網は、網目の歪みを防止するために、線に特殊の屈曲を施した金網であります。
特に粗大粒の篩別に利用されます。

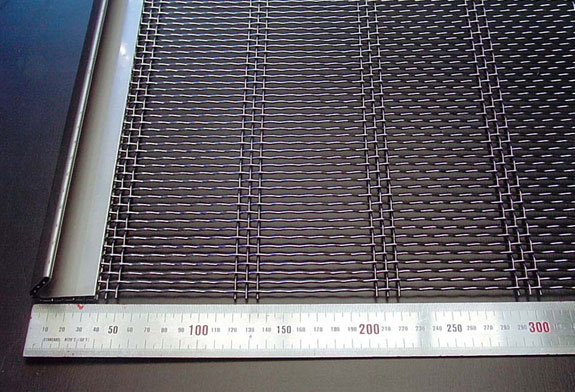

トンキャップスクリーン
ステンレス1.5×5mm×70mm

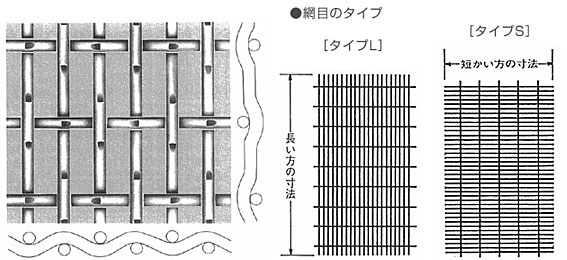

トンキャップスクリーンは、網目の一辺を長くした金網であります。トンキャップスクリーンの網目は小さい方の開き目をいいます。この金網は微粒子によって網目が詰まることがなく、また、放出面積が大きいために(開孔面積比をご参照ください。)篩別能率を著しく増大いたします。各種の篩網としてお奨めいたします。
トンキャップスクリーン標準品種
| 網目 mm | 線径 mm | 長目の寸法 mm | 開孔面積比 % |
|---|---|---|---|
| 20 | 7.0 | 30 | 60.1 |
| 18 | 6.0 | 28 | 61.8 |
| 15 | 5.5 | 25 | 60.0 |
| 12 | 5.0 | 23 | 58.0 |
| 10 | 4.0 | 20 | 58.3 |
| 9 | 3.5 | 19 | 56.0 |
| 8 | 3.2 | 18 | 56.9 |
| 7 | 2.9 | 16 | 56.3 |
| 6 | 2.6 | 15 | 55.6 |
| 5 | 2.3 | 13.5 | 54.2 |
| 4 | 2.0 | 11.5 | 51.8 |
| 3.5 | 1.8 | 10 | 51.7 |
| 3 | 1.6 | 9 | 51.1 |
| 2.5 | 1.4 | 8 | 49.8 |
| 2 | 1.2 | 7 | 47.9 |
| 1.5 | 1.0 | 5.5 | 44.3 |
| 1.2 | 0.9 | 4.5 | 43.1 |
| 1.0 | 0.8 | 4.0 | 45.4 |
| 0.9 | 0.7 | 3.5 | 45.8 |
| 0.8 | 0.7 | 3.3 | 42.9 |
| 0.7 | 0.6 | 3.0 | 43.7 |
| 0.6 | 0.5 | 2.7 | 45.3 |
| 0.5 | 0.5 | 2.3 | 40.4 |
| 0.4 | 0.4 | 1.9 | 40.4 |
| 0.3 | 0.3 | 1.5 | 41.2 |
平線入トンキャップ金網
極細粒の製品を篩分ける場合、又は製品に多量に含まれた水分を除去する場合には当然細かいメッシュの平織金網を使用することになりますが、これらの平織金網は、目詰まりが多く、線径が非常に細かい為に金網の耐用年数が極端に短かく、線径を太くする事にも網目の関係上限度があります。此の場合、トンキャップ金網を使用すると非常に良い結果が得られますが、普通のトンキャップ金網では金網の強度が弱い為に、横線を補強する為に,平線を使用するか、縦線と同じ線径の丸線を2本1組として横線に使用したのこの織方です。

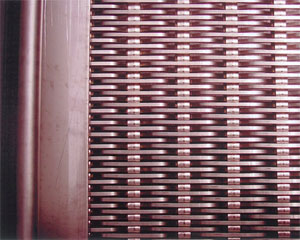

ウェッヂワイヤースクリーン
ウェッヂワイヤースクリーン
ウェッヂワイヤースクリーン
素線の断面が楔型をしたウェッヂワイヤーで製作された、このウェッヂワイヤースクリーンは、織方をフラットトップ織にする事によってその特性をさらに増大せしめ、金網の篩面が全くの平滑になって居る為、金網の目詰まりが非常に少なく、高能率の篩分け作業をする事が出来ます。
又、従来の丸線に比べて線の篩上面部の断面積を大にした為、耐摩耗性に特に優れて居り、金網の耐用年数が長く、粗粒の篩分け用に最適であります。

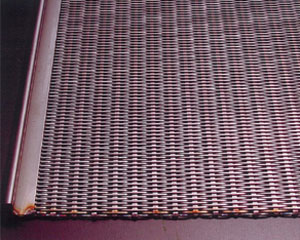

フラットトップ金網
フラットトップ金網
フラットトップ金網6.0mm×25mm目
この金網の平滑な表面は、篩上の粗大粒をスムーズに移動させる効果があり、篩別作業の能率を増やす事ができます。
各種の篩別用、乾燥用金網に適しています。
フラットトップ金網の網目・線径・開孔面積比
| 網目 mm | 線径 mm | 開孔面積比 % | 線径 mm | 開孔面積比 % | 線径 mm | 開孔面積比 % |
|---|---|---|---|---|---|---|
| 200 | 25.0 | 79.0 | 16.0 | 85.7 | 10.0 | 90.7 |
| 180 | 25.0 | 77.1 | 16.0 | 84.3 | 9.0 | 90.7 |
| 150 | 25.0 | 73.4 | 16.0 | 81.7 | 8.0 | 90.1 |
| 120 | 20.0 | 73.4 | 13.0 | 81.4 | 8.0 | 87.9 |
| 100 | 20.0 | 69.4 | 13.0 | 78.3 | 7.5 | 86.5 |
| 90 | 20.0 | 66.9 | 13.0 | 76.4 | 7.0 | 86.1 |
| 80 | 20.0 | 64.0 | 13.0 | 74.0 | 7.0 | 84.5 |
| 75 | 16.0 | 67.9 | 10.0 | 77.8 | 7.0 | 83.6 |
| 70 | 16.0 | 66.3 | 10.0 | 76.6 | 7.0 | 82.6 |
| 60 | 16.0 | 62.3 | 10.0 | 73.4 | 7.0 | 80.2 |
| 50 | 13.0 | 63.0 | 9.0 | 71.7 | 6.0 | 79.7 |
| 45 | 13.0 | 60.2 | 9.0 | 69.4 | 6.0 | 77.9 |
| 40 | 10.0 | 64.0 | 7.5 | 70.9 | 5.5 | 77.3 |
| 38 | 10.0 | 62.7 | 7.5 | 69.7 | 5.5 | 76.3 |
| 35 | 10.0 | 60.5 | 7.0 | 69.4 | 5.0 | 76.6 |
| 32 | 9.0 | 60.8 | 6.5 | 69.1 | 4.5 | 76.9 |
| 30 | 9.0 | 59.1 | 6.5 | 67.6 | 4.5 | 75.6 |
| 25 | 8.0 | 57.5 | 5.5 | 67.2 | 3.5 | 76.9 |
| 22 | 7.0 | 57.6 | 5.0 | 66.4 | 3.5 | 74.5 |
| 20 | 6.5 | 57.0 | 4.5 | 66.6 | 3.2 | 74.3 |
| 18 | 6.0 | 56.3 | 4.5 | 64.0 | 2.9 | 74.1 |
| 15 | 5.0 | 56.3 | 4.0 | 62.3 | 2.6 | 72.6 |
| 12 | 4.0 | 56.3 | 3.2 | 62.3 | 2.3 | 70.4 |
| 10 | 3.5 | 54.9 | 2.6 | 63.0 | 1.6 | 74.3 |
